黄铜棒的材料及种类？黄铜棒：使用黄铜所挤制或拉制而成中间为实心的铜棒材。黄铜棒有圆黄铜棒和异性黄铜棒。可以根据生产方式的不同，分为挤制黄铜棒和拉制黄铜棒。

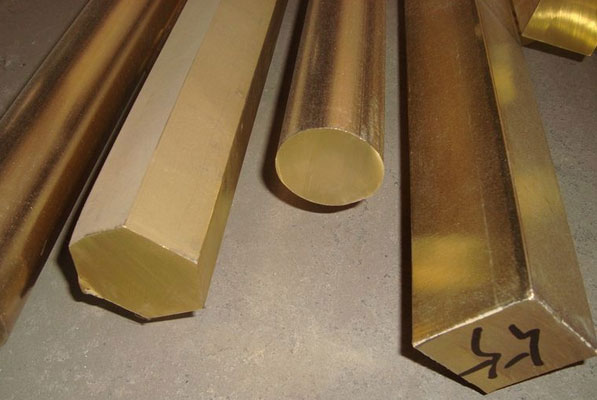

黄铜棒

　　黄铜棒的材料及种类？黄铜棒使用的材料有：H59、H63、H65、H68、H70、H80、H85、H90、H96、T1、T2、C1100、C5111、C5101、C5191、C5210、TU1、TP1、TP2、TAg0.08、TAg0.1、C1100、C1020、C1201、C1220、C1271、C2100、C2200、C2300、C2400、C2600、C2680、C2700、C2720、C2800、C2801、C3600、C3602、C3603、C3604等等。

　　黄铜棒的材料及种类？黄铜棒的用途：主要用于汽车同步器齿环、船用泵、阀、结构件、磨擦附件等。

　　黄铜棒的材料及种类？黄铜棒的种类：

　　1、锰黄铜棒：使用锰黄铜所挤制或拉制而成的铜棒材。

　　2、铝黄铜棒：即铝黄铜制成的棒材。常用的牌号有HAl59-3-2、HAl60-1-1、HAl77-2。

　　3、加砷黄铜棒：使用砷黄铜所挤制或拉制而成的铜棒材。

　　4、锡黄铜棒：即用锡黄铜制成的棒材。常用的牌号有HSn60-1、HSn62-1、HSn70-1、HSn90-1。

　　5、铁黄铜棒：采用铁黄铜挤制或拉制而成的铜棒材。

　　6、硅黄铜棒：即用硅黄铜制成的棒材。

　　8、铅黄铜棒：使用铅黄铜所挤制或拉制而成的实心棒材。

　　9、镍黄铜棒：黄铜中加入适量镍后所挤制或拉制而成的圆形或异性的实心棒材。

　　黄铜棒的热处理：黄铜棒是有色金属铜棒中的一种，由于其含有铜锌合金，颜色呈现为黄色，顾名思义为黄铜。而黄铜棒一般热处理加工温度在750～870℃;退火温度600～650℃;消除内应力的低温退火温度300～400℃。

　　黄铜棒的材料及种类？锻打黄铜棒的特点：一般所说的黄铜棒都是挤压2.5MM长的，Ф120MM直径以上的黄铜棒都属于锻打，锻打黄铜棒需要现加工，锻打后会不能用手去摸，因为锻打后温度会非常的高，容易烫手。另外锻打黄铜棒最长可做1米长。不同于挤压黄铜棒长度，这也是锻打黄铜棒的缺点。

　　黄铜棒的材料及种类？黄铜棒的改造：对于质量与外观要求不高的黄铜棒可以用氩弧焊机等发热量大、速度快的焊机来改造。但在精密黄铜棒缺陷修补领域，由于氩焊热影响大，修补时会造成铸件变形、硬度降低、砂眼、局部退火、开裂、针孔、磨损、划伤、咬边、或者是结合力不够及内应力损伤等二次缺陷。冷焊机正好克服了以上缺点，其优点主要表现在热影响区域小，黄铜棒无需预热，常温冷焊修补，因而无变形、咬边和残余应力，不会产生局部退火，不改变黄铜棒的金属组织状态。因而冷焊机适用于精密黄铜棒的表面缺陷修补。

　　黄铜棒的材料及种类？黄杂铜生产黄铜棒的工艺流程：黄杂铜→清理分类→精选配料→熔化清杂→取样分析→成分调整→取样分析→精炼→清渣、清灰→表面覆盖→转入保温炉→水平连铸→定尺剪切→拉伸→检验→包装→入库。

　　1、生产黄铜棒12~60mm，其中12~28mm每流产4头，28~35每流产2头，35mm以上每流产1头。

　　2、拉铸方式采用红锭拉铸法，拉铸速度为80~750mm/min。

　　3、结晶器采用石墨结晶器。

　　黄铜棒重量计算公式如下：

　　1、圆黄铜棒重量(公斤)=0.00668*直径*直径*长度；

　　说明：上式中直径单位为mm，长度单位为m，这样算出的结果为Kg；

　　例如：直径为10mm，长度为1m的重量为：0.00668*10*10*1=0.668≈0.67Kg 。

　　2、方黄铜棒重量(公斤)=0.0085×边宽×边宽×长度；

　　说明：上式中边宽单位为mm，长度单位为m，这样算出的结果为Kg。

　　3、六角黄铜棒重量(公斤)=0.00736×对边宽×对边宽×长度；

　　说明：上式中对边宽单位为mm，长度单位为m，这样算出的结果为Kg。
